Menyoroti:
sendi ekspansi kulit silikon non-logam
, dn200-6000 kompensator kain
, dn200-6000 sendi ekspansi non-logam
1. Sendi ekspansi
Sendi ekspansi, juga dikenal sebagai kompensator, memiliki desain fleksibel yang mencakup satu atau lebih balok (komponen elastis), konektor, pendukung, flang, saluran, dan aksesori lainnya.Dipasang pada cangkang kapal atau pipa, struktur ini bertujuan untuk meringankan ketegangan tambahan akibat variasi suhu dan getaran mekanis.Mereka mengkompensasi perubahan dimensi di pipa, saluran, dan pembuluh karena ekspansi termal dan kontraksi. Selain itu, mereka menyesuaikan untuk pergeseran aksial, lateral, dan sudut,menyediakan solusi untuk pengurangan kebisingan dan getaran dalam sistem pasokan pemanasan.
Untuk mencegah pipa pemanasan dari deformasi atau kerusakan yang disebabkan oleh ekspansi termal dan tekanan suhu, kompensator sangat penting.Mereka meminimalkan tekanan pada dinding pipa dan mengurangi kekuatan yang bertindak pada katup atau struktur pendukung.
Karena sifat elastis dan kemampuan untuk memperluas dan menyusut secara bebas, sendi ekspansi menawarkan operasi yang dapat diandalkan, kinerja yang sangat baik, dan struktur yang kompak.mereka banyak digunakan di berbagai industriPenyambung ekspansi berbentuk U adalah sendi ekspansi wadah yang paling umum digunakan, diikuti oleh sendi berbentuk Ω dan C.Gabungan perluasan pipa diklasifikasikan berdasarkan kompensasi struktural, seperti sendi ekspansi universal, tekanan seimbang, engsel, dan gimbal.
| Artikel Utama |
Klasifikasi |
Deskripsi |
|
Sambung Ekspansi Logam
|
sendi ekspansi siku
|
Bending tegangan, di mana pipa dibentuk menjadi bentuk U atau konfigurasi lainnya,fungsi sebagai jenis sendi ekspansi yang memanfaatkan sifat deformasi elastis bentuk untuk mengkompensasi perubahan dimensiManfaatnya terletak pada kekuatan yang sangat baik, masa pakai yang lama, dan kemampuan untuk diproduksi di tempat.dan memiliki ketahanan gesekan yang lebih tinggiMeskipun kekurangan ini, tikungan tegangan banyak digunakan dalam berbagai pipa uap dan sistem pipa panjang.
|
|
Kesatuan Ekspansi Bellows
|
Sebuah sendi ekspansi balok, dibuat dari balok logam, menawarkan ekspansi aksial dan kontraksi di sepanjang pipa, serta kemampuan lentur terbatas.Untuk melindungi dari melebihi batas kompensasi yang diizinkan, batang pelindung atau cincin dipasang di kedua ujung balok, sementara dukungan panduan dipasang di ujung pipa yang terhubung.sendi ekspansi sudut dan lateral tersedia untuk mengkompensasi deformasi rotasi dan lateral di pipa.
Manfaat dari sendi ekspansi ini termasuk efisiensi ruang, konservasi bahan, kemudahan standarisasi, dan kemampuan produksi massal.umur yang relatif lebih pendek adalah kelemahanBiasanya, sendi ekspansi balok digunakan dalam pipa pendek dengan suhu dan tekanan rendah.Lingkup aplikasi untuk jenis sendi ekspansi ini semakin luasSaat ini, sendi ekspansi balok dapat digunakan dalam sistem pipa dengan tekanan maksimum 6,0 MPa.
|
|
Slip-Type Expansion Joint
|
Slip-type expansion joint adalah perangkat serbaguna yang memanfaatkan lengan dalam dan luar yang mampu gerakan aksial relatif untuk mengkompensasi ekspansi termal dan rotasi aksial di pipa.Ruang antara lengan disegel dengan kotak isian, memastikan bahwa kedua ujung pipa bergerak pada sumbu yang sama selama operasi.
Komponen kunci dari sendi ekspansi ini termasuk lengan (tabung inti), cangkang, dan bahan penyegelan.menawarkan volume kecil dengan jumlah kompensasi yang besarSleeve bagian dalam meluncur terhadap sleeve bagian luar untuk mengkompensasi ekspansi termal, sambil mempertahankan segel dinamis selingkuh kinerja tinggi.
Segel antara cangkang dan lengan dalam menggunakan bahan sintetis baru yang dapat menahan suhu tinggi, tahan korosi dan penuaan.Bahan ini memiliki kisaran suhu -40 sampai 150 derajat Celcius, dan dapat mencapai hingga 350 derajat Celcius dalam kondisi khusus. hal ini memastikan tidak hanya geser aksial tetapi juga mencegah kebocoran media di dalam pipa.
Secara keseluruhan, sendi ekspansi jenis slip menyediakan solusi yang andal dan efisien untuk mengkompensasi ekspansi termal dan rotasi aksial di pipa,sementara menjaga segel yang aman dan memperpanjang umur sistem.
|
|
Sendi ekspansi non-logam
|
sendi ekspansi karet
|
Terdiri dari bahan komposit karet dan serat karet, flang baja, lengan, dan bahan isolasi, terutama digunakan untuk koneksi fleksibel antara berbagai kipas dan saluran.Fungsinya termasuk penyerapan kejut, pengurangan kebisingan, penguncian, ketahanan menengah, mudah perpindahan dan pemasangan.Penghapusan asap dan debu di bidang perlindungan lingkungan.
|
|
Sendi Ekspansi Kain
|
Sambung ekspansi kain terutama terbuat dari kain serat, karet, dan bahan tahan suhu tinggi lainnya. Hal ini dapat mengkompensasi getaran dan deformasi kipas dan saluran.Sendi ekspansi kain dapat mengkompensasi aksial, produk lateral, dan sudut, dengan fitur seperti tidak ada dorongan, desain dukungan yang disederhanakan, ketahanan korosi, ketahanan suhu tinggi, pengurangan kebisingan, pengurangan getaran, dan lain-lain.Hal ini sangat cocok untuk pipa ledakan panas dan asap dan debu pipa pembangkit listrikKain serat kompensator non-logam dan kapas isolasi itu sendiri memiliki fungsi penyerapan suara dan isolasi getaran,Oleh karena itu mereka dapat secara efektif mengurangi kebisingan dan getaran boiler, kipas angin, dan sistem lainnya. struktur sederhana, berat ringan, dan pemeliharaan yang mudah.
|
Baja tahan karat super austenitic:254SMO,904L,AL6XN
Baja tahan karat dupleks:2205 Baja dua fase(S31803)
Baja paduan berbasis nikel:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
Paduan Hastelloy C-276/C-22/X,MONEL400/K500
Nikel murni:N4,N6 ((Ni200,Ni201)
Plat Titanium Untuk Stamping:GR1,GR2,TA1,TA2
Baja tahan karat austenit:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2. Non-logam Expansion sendi
- Kompensator non-logam/jenis sendi ekspansi
Kompensator non-logam dapat dibagi menjadi jenis berikut: sendi ekspansi non-logam silinder lurus, sendi ekspansi non-logam majemuk, sendi ekspansi non-logam sudut,dan sendi ekspansi non-logam persegi.

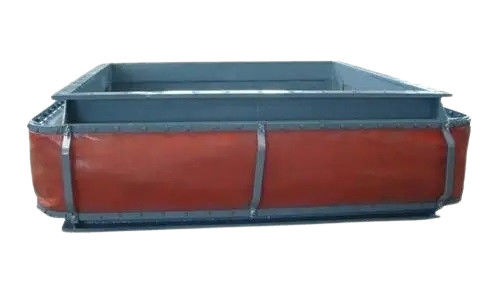

Kompensator non-logam persegi panjang terutama digunakan di saluran asap pembangkit listrik untuk menyerap pergeseran panas dan/atau penyerapan kejut.Jenis sambungan untuk kompensator non-logam persegi panjang termasuk sambungan flange dan koneksi nozzle.
- Jenis struktural yang umum dari kompensator non-logam (joint ekspansi non-logam) meliputi enam berikut:
- Parameter teknis kompensator non-logam (pembatasan ekspansi non-logam):
|
Panjang segmen kompensasi ((h/m)
|
100 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
900 |
|
Volume kompensasi ((nm)
|
Pergeseran poros (x/m)
|
- 30 |
- 50 |
-75 |
-85 tahun. |
-105 |
-125 |
-130 |
- 140 |
-165 |
-175 |
Tahun 1955 |
-205 |
-225 |
-240 |
| +15 |
+20 |
+30 |
+36 |
+45 |
+45 |
+50 |
+55 |
+58 |
+62 |
+66 |
+70 |
+74 |
+80 |
|
Pergeseran sisi (y/m)
|
± 10 |
± 15 |
± 25 |
± 30 |
± 45 |
± 50 |
± 60 |
± 68 |
± 7o |
±73 |
± 75 |
± 80 |
± 85 |
± 90 |
|
Suhu kerja (t°C)
|
a=100-200,b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 |
|
Tekanan kerja P ((Kpa)
|
±10~±300,jika pengguna membutuhkan,tekanan di luar kisaran,bisa dirancang secara terpisah.
|
|
Tingkat aliran
|
a ̇ b |
v=8 ¢15 |
| c √ d |
v=8 ̇20 |
- Jangkauan yang diterapkanKompensator non-logam (pembungkus ekspansi non-logam):
Saluran knalpot turbin gas
Sistem desulfurisasi
Saluran asap dan sistem knalpot dari berbagai industri
Pemanas batubara, pemanas sirkulasi sulfur
Saluran uap dari boiler panas limbah
3. Bulat Non-logam Kompensator/Expansion Joint
Perpaduan Kompensator/Ekspansi Non-Metallik Sirkular memiliki karakteristik utama berikut:
Kompensasi untuk Ekspansi Termal: Ini dapat mengkompensasi dalam beberapa arah, sangat melampaui kompensator logam yang hanya dapat memberikan kompensasi sumbu tunggal.
Kompensasi untukKesalahan pemasangan: Karena kesalahan sistem yang tak terelakkan selama koneksi pipa, kompensator serat secara efektif menghilangkankesalahan keselarasan.
Pengurangan kebisingan danGetaranIsolasi: Kain serat dan kapas isolasi secara inheren memiliki fungsi penyerapan suara dan isolasi getaran, secara efektif mengurangi kebisingan dan getaran dalam sistem seperti boiler dan kipas.
Tidak ada dorongan terbalik: Karena bahan utamanya adalah kain serat, tidak ada transmisi kekuatan.dan menghemat bahan massa dan tenaga kerja.
Ketahanan terhadap suhu tinggi dan korosi yang sangat baik: Fluoroplastik dan bahan silikon yang dipilih memiliki ketahanan terhadap suhu tinggi dan korosi yang sangat baik.
Kinerja penyegelan yang baik: Dengan sistem produksi dan perakitan yang relatif lengkap, kompensator serat memastikan tidak ada kebocoran.
Ringan, Struktur Sederhana, Instalasi dan Pemeliharaan Nyaman.
Harga yang lebih rendah dibandingkan dengan Kompensator Logam, Kualitas yang Lebih Baik daripada Produk Impor: Harga adalah 1/2 hingga 1/5 dari produk impor, dengan efek damping yang baik.
Kinerja penyegelan yang baik: Menggunakan flange besar tanpa gasket, mengurangi biaya dan memastikan pemasangan langsung.
Umur layanan yang panjang.
