Rincian produk
Tempat asal: Cina
Nama merek: HNEENERGY
Sertifikasi: ASME, ANSI, DIN, JIS,ISO etc.
Nomor model: Kain serat Non-logam
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1
Kemasan rincian: kasus kayu atau palet atau sesuai kebutuhan pelanggan
Waktu pengiriman: 7-30 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 30000 lembar per bulan
Dukungan yang disesuaikan: |
OEM, ODM |
Hubungan: |
Sambungan flange atau pengambilalihan |
Bahan: |
baja, kain serat, kain karet silikon, kain karet fluor, film PTFE, kain PTFE, kain keramik, dll. |
Ukuran: |
100mm - 7000mm[Dipersonalisasi ke ukuran apa pun] |
Aplikasi: |
Knalpot udara panas, pipa pembuangan debu, dll |
Suhu Kerja: |
-70°C~350°C |
Dukungan yang disesuaikan: |
OEM, ODM |
Hubungan: |
Sambungan flange atau pengambilalihan |
Bahan: |
baja, kain serat, kain karet silikon, kain karet fluor, film PTFE, kain PTFE, kain keramik, dll. |
Ukuran: |
100mm - 7000mm[Dipersonalisasi ke ukuran apa pun] |
Aplikasi: |
Knalpot udara panas, pipa pembuangan debu, dll |
Suhu Kerja: |
-70°C~350°C |
1. sendi ekspansi (kompensator)
Sendi ekspansi biasanya disebut sebagai kompensator. Mereka terdiri dari satu atau lebih balok (komponen elastis) sebagai badan kerja utama, serta konektor di kedua ujung, pendukung, flanges,saluran, dan aksesoris lainnya.Sendi ekspansi adalah struktur fleksibel yang dipasang pada cangkang kapal atau pipa untuk mengkompensasi tekanan tambahan yang disebabkan oleh perbedaan suhu dan getaran mekanisDengan memanfaatkan ekspansi dan kontraksi yang efektif dari balon, mereka mengkompensasi perubahan dimensi di pipa, saluran, kapal dan sebagainya,yang disebabkan oleh ekspansi dan kontraksi termal, atau mengkompensasi pergeseran aksial, lateral, dan sudut pipa, saluran, kapal, dll. Mereka juga dapat digunakan untuk pengurangan kebisingan dan getaran dan sistem pasokan pemanasan.Untuk mencegah deformasi atau kerusakan pipa pemanas yang disebabkan oleh ekspansi termal atau tekanan suhu ketika pipa pemanas dipanaskan, kompensator harus dipasang di pipa untuk mengkompensasi ekspansi termal pipa,Dengan demikian mengurangi tekanan pada dinding pipa dan kekuatan yang dikenakan pada katup atau struktur pendukung.
Karena sendi ekspansi adalah komponen kompensasi elastis yang mampu bebas mengembang dan menyusut, mereka memiliki keuntungan operasi yang dapat diandalkan, kinerja yang baik, dan struktur kompak, dan lain-lain.Oleh karena itu mereka banyak digunakan di departemen seperti teknik kimiaAda berbagai bentuk sendi ekspansi yang digunakan pada kapal, dengan sendi ekspansi berbentuk U yang paling banyak digunakan dalam hal bentuk balok,diikuti oleh sendi berbentuk Ω dan CSedangkan untuk sendi ekspansi yang digunakan pada pipa, mereka diklasifikasikan sesuai dengan kompensasi struktural ke sendi ekspansi universal, sendi ekspansi tekanan seimbang, sendi ekspansi hinged,dan sendi ekspansi gimbal.
| Artikel Utama | Klasifikasi | Deskripsi |
|
Sambung Ekspansi Logam |
sendi ekspansi siku |
Membengkokkan pipa ke dalam bentuk U atau bentuk lain, juga dikenal sebagai lenturan tegangan, adalah jenis sendi ekspansi yang memanfaatkan kemampuan deformasi elastis bentuk untuk mengimbangi.Keuntungannya adalah kekuatan yang baik, masa pakai yang panjang, dan produksi di tempat. Kelemahannya adalah memakan ruang, konsumsi baja yang tinggi, dan ketahanan gesekan yang tinggi.Jenis sendi ekspansi ini banyak digunakan dalam berbagai pipa uap dan pipa panjang. |
|
Kesatuan Ekspansi Bellows
|
Sebuah sendi ekspansi balok adalah sendi logam yang mengembang / berkontraksi secara aksial, memungkinkan lenturan ringan.Sendi sudut dan lateral mengkompensasi deformasi rotasi / lateral. Keuntungan: hemat ruang, bahan efisien, mudah standarisasi, produksi massal. Kelemahan: umur yang lebih pendek. Umum digunakan dalam pipa pendek, suhu rendah, tekanan rendah.Dengan kemajuan teknologi, mereka sekarang menangani hingga 6,0 MPa dalam sistem pipa. |
|
|
Slip-Type Expansion Joint |
Slip-type expansion joint memiliki lengan dalam dan luar yang dapat bergerak secara aksial relatif satu sama lain. celah ditutup dengan kotak pengisi. pastikan ujung pipa bergerak secara aksial.Ini terdiri dari lenganIni mengkompensasi ekspansi aksial dan rotasi pipa. Ideal untuk air panas, uap, dan lemak. Dengan menggeser lengan dalam, ia menyesuaikan untuk ekspansi termal.Terhubung ke pipa, lengan dalam meluncur bebas ke dalam cangkang menggunakan segel sintetis baru antara cangkang dan lengan dalam, tahan terhadap panas, korosi dan penuaan.Memastikan geser sumbu sementara mencegah kebocoran media. rentang suhu: -40 sampai 150 °C, hingga 350 °C dalam kondisi khusus. |
|
|
Sendi ekspansi non-logam |
sendi ekspansi karet |
Terdiri dari bahan komposit karet dan serat karet, flang baja, lengan, dan bahan isolasi, terutama digunakan untuk koneksi fleksibel antara berbagai kipas dan saluran.Fungsinya termasuk penyerapan kejut, pengurangan kebisingan, penguncian, ketahanan menengah, mudah perpindahan dan pemasangan.Penghapusan asap dan debu di bidang perlindungan lingkungan. |
|
Sendi Ekspansi Kain |
Sendi ekspansi kain terbuat dari kain serat, karet, dan bahan tahan panas lainnya. Mereka mengimbangi getaran dan deformasi kipas dan saluran, mengatasi masalah aksial, lateral, dan sudut.Mereka menawarkan desain dukungan yang disederhanakan, ketahanan korosi, dan pengurangan kebisingan dan getaran.Mereka menyerap suara dan mengisolasi getaran, mengurangi kebisingan dan getaran dari boiler dan kipas. |
Baja tahan karat super austenitic:254SMO,904L,AL6XN
Baja tahan karat dupleks:2205 Baja dua fase(S31803)
Baja paduan berbasis nikel:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
Paduan Hastelloy C-276/C-22/X,MONEL400/K500
Nikel murni:N4,N6 ((Ni200,Ni201)
Plat Titanium Untuk Stamping:GR1,GR2,TA1,TA2
Baja tahan karat austenit:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti

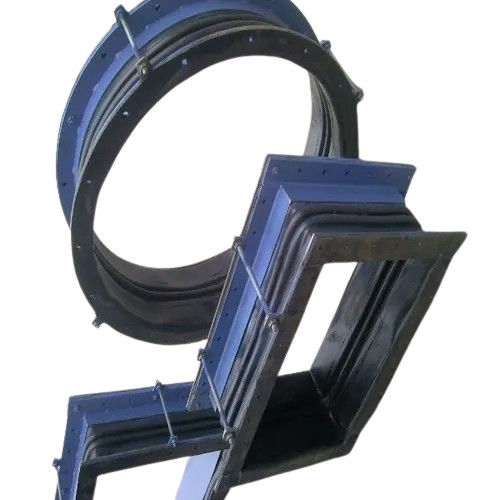

2. Non-logam Expansion sendi
Kompensator non-logam dapat dibagi menjadi jenis berikut: sendi ekspansi non-logam silinder lurus, sendi ekspansi non-logam majemuk, sendi ekspansi non-logam sudut,dan sendi ekspansi non-logam persegi.
Kompensator non-logam persegi panjang terutama digunakan di saluran asap pembangkit listrik untuk menyerap pergeseran panas dan/atau penyerapan kejut.Jenis sambungan untuk kompensator non-logam persegi panjang termasuk sambungan flange dan koneksi nozzle.
|
Panjang segmen kompensasi ((h/m)
|
100 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | |
|
Volume kompensasi ((nm)
|
Pergeseran poros (x/m) |
- 30 | - 50 | -75 | -85 tahun. | -105 | -125 | -130 | - 140 | -165 | -175 | Tahun 1955 | -205 | -225 | -240 |
| +15 | +20 | +30 | +36 | +45 | +45 | +50 | +55 | +58 | +62 | +66 | +70 | +74 | +80 | ||
|
Pergeseran sisi (y/m) |
± 10 | ± 15 | ± 25 | ± 30 | ± 45 | ± 50 | ± 60 | ± 68 | ± 7o | ±73 | ± 75 | ± 80 | ± 85 | ± 90 | |
|
Suhu kerja (t°C) |
a=100-200,b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 | ||||||||||||||
|
Tekanan kerja P ((Kpa) |
±10~±300,jika pengguna membutuhkan,tekanan di luar kisaran,bisa dirancang secara terpisah. |
||||||||||||||
|
Tingkat aliran |
a ̇ b | v=8 ¢15 | |||||||||||||
| c √ d | v=8 ̇20 | ||||||||||||||
Saluran knalpot turbin gas
Sistem desulfurisasi
Saluran asap dan sistem knalpot dari berbagai industri
Pemanas batubara, pemanas sirkulasi sulfur
Saluran uap dari boiler panas limbah
3. Kompensator kain serat / sendi ekspansi
Kompensator kain, atau kompensator kain serat, memiliki beberapa fitur utama:
- Kompensasi: Mereka secara efektif mengkompensasi pergeseran aksial dan sudut.
- Karakteristik: Kompensator ini tidak menawarkan dorongan, desain dukungan yang disederhanakan, ketahanan korosi, ketahanan suhu tinggi, pengurangan kebisingan, dan isolasi getaran.
- Aplikasi ideal: Kompensator kain sangat cocok untuk digunakan di saluran udara panas dan saluran asap.
Tabel Parameter untuk Kompensator/Penghubung Ekspansi Non-Metallik Sirkular:
|
Spesifikasi produk sirkular |
Dw | D1 | D2 | D3 | b | d |
Jumlah lubang baut (n) |
|
mm |
|||||||
| Φ108 | 108 | 200 | 164 | 110 | 10 | 14 | 4 |
| Φ159 | 159 | 251 | 215 | 161 | 8 | ||
| Φ219 | 219 | 311 | 275 | 221 | |||
| Φ273 | 273 | 365 | 330 | 275 | 12 | ||
| Φ325 | 325 | 427 | 385 | 327 | |||
| Φ377 | 377 | 479 | 435 | 379 | |||
| Φ426 | 426 | 528 | 490 | 428 | |||
| Φ480 | 480 | 595 | 540 | 483 | 12 | 18 | |
| Φ530 | 530 | 645 | 600 | 533 | |||
| Φ630 | 630 | 745 | 700 | 633 | |||
| Φ720 | 720 | 843 | 800 | 723 | 16 | ||
| Φ820 | 820 | 943 | 900 | 823 | 20 | ||
| Φ920 | 920 | 1043 | 1000 | 923 | |||
| Φ1020 | 1020 | 1153 | 1100 | 1023 | 14 | 22 | |
| Φ1120 | 1120 | 1253 | 1200 | t123 | |||
| Φ1220 | 1220 | 1353 | 1300 | 1223 | |||
| Φ1320 | 1320 | 1453 | 1400 | 1323 | 24 | ||
| Φ1420 | 1420 | 1553 | 1500 | 1423 | 16 | 28 | |
| Φ1820 | 1820 | 1963 | 1910 | 1823 | 26 | ||
| Φ2020 | 2020 | 2163 | 2110 | 2023 | 32 | ||
| Φ2220 | 2220 | 2363 | 2310 | 2223 | 18 | 36 | |
| Φ2420 | 2420 | 2563 | 2510 | 2423 | 40 | ||
| Φ2820 | 2820 | 2983 | 2915 | 2823 | 20 | 32 | 44 |
| Φ3220 | 3220 | 3383 | 3315 | 3223 | 22 | 52 | |
| Φ3620 | 3620 | 3783 | 3715 | 3623 | 56 | ||
