OEM ODM Kompensator kain serat / sendi ekspansi Non-metallic Bellows

1. sendi ekspansi (kompensator)

• Pengantar

Gabungan ekspansi, juga dikenal sebagai kompensator adalah komponen penting yang terdiri dari satu atau lebih balon sebagai elemen elastis utama, bersama dengan konektor, pendukung, flange, saluran,dan aksesori lainnyaStruktur fleksibel ini dipasang pada cangkang kapal atau pipa untuk menangkal tekanan tambahan akibat fluktuasi suhu dan getaran mekanis.Dengan memanfaatkan ekspansi dan kontraksi dari balon, mereka mengakomodasi perubahan dimensi di pipa, saluran, dan kapal yang disebabkan oleh ekspansi termal, kontraksi, pergeseran aksial, lateral, dan sudut.

Selain mengkompensasi perubahan dimensi, sendi ekspansi juga melayani tujuan seperti pengurangan kebisingan dan getaran dan mendukung sistem pasokan pemanasan.Untuk mencegah kerusakan pada pipa pemanas karena ekspansi termal, kompensator dipasang untuk mengurangi tekanan pada dinding pipa dan kekuatan yang dilakukan pada katup atau struktur pendukung.

Karena kemampuan mereka untuk bebas memperluas dan berkontraksi, sendi ekspansi menawarkan keuntungan seperti operasi yang dapat diandalkan, kinerja tinggi, dan struktur yang kompak.mereka menemukan penggunaan yang luas dalam teknik kimia, metalurgi, energi nuklir, dan industri lainnya. sendi ekspansi datang dalam berbagai bentuk, dengan sendi ekspansi berbentuk U yang paling umum,diikuti oleh sendi berbentuk Ω dan C untuk aplikasi wadahUntuk penggunaan pipa, mereka dikategorikan berdasarkan kompensasi struktural ke dalam sendi ekspansi universal, tekanan seimbang, engsel, dan gimbal.

• Klasifikasi

• Bahan khusus

Baja tahan karat super austenitic:254SMO,904L,AL6XN

Baja tahan karat dupleks:2205 Baja dua fase(S31803)

Baja paduan berbasis nikel:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750

Paduan Hastelloy C-276/C-22/X,MONEL400/K500

Nikel murni:N4,N6 ((Ni200,Ni201)

Plat Titanium Untuk Stamping:GR1,GR2,TA1,TA2

Baja tahan karat austenit:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti

2. Non-logam Expansion sendi

• Kompensator non-logam/jenis sendi ekspansi

Kompensator non-logam mencakup berbagai jenis, termasuk sendi ekspansi silinder lurus, senyawa, sudut, dan persegi.

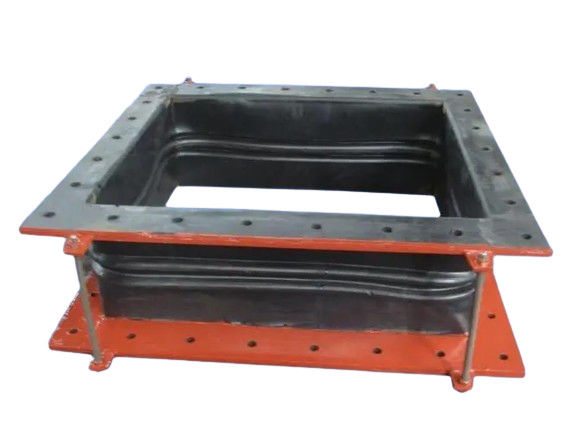

Kompensator non-logam persegi panjang, terutama digunakan di saluran asap pembangkit listrik, berfungsi untuk menyerap pergeseran panas dan kejut. Kompensator ini dapat dihubungkan melalui flanges atau nozzles.

• Jenis struktural yang umum dari kompensator non-logam (joint ekspansi non-logam) meliputi enam berikut:

• Parameter teknis kompensator non-logam (pembatasan ekspansi non-logam):

• Jangkauan yang diterapkanKompensator non-logam (pembungkus ekspansi non-logam):

Saluran knalpot turbin gas

Sistem desulfurisasi

Saluran asap dan sistem knalpot dari berbagai industri

Pemanas batubara, pemanas sirkulasi sulfur

Saluran uap dari boiler panas limbah

3. Bulat Non-logam Kompensator/Expansion Joint

Kompensator/Penghubung Ekspansi Non-Metallik Sirkular menawarkan beberapa keuntungan utama:

• Kompensasi Multi-Directional: Mereka unggul dalam mengkompensasi ekspansi termal dalam beberapa arah, melampaui rekan logam yang terbatas pada kompensasi sumbu tunggal.
• Koreksi keselarasan: Kompensator ini secara efektif memperbaiki kesalahan pemasangan yang sering terjadi selama koneksi pipa.
• Pengurangan Kebisingan dan Getaran: Kain serat dan kapas isolasi mereka secara inheren menyerap suara dan mengisolasi getaran, mengurangi kebisingan dan getaran dalam sistem seperti boiler dan kipas.
• Tidak Ada Dorongan Terbalik: Terbuat terutama dari kain serat, mereka menghilangkan transmisi kekuatan, menyederhanakan desain, mengurangi kebutuhan untuk dukungan besar, dan menghemat bahan dan tenaga kerja.
• Ketahanan terhadap suhu tinggi dan korosi: Bahan fluoroplastik dan silikon yang dipilih memberikan ketahanan yang sangat baik terhadap suhu tinggi dan korosi.
• Superior Sealing: Dengan sistem produksi dan perakitan yang kuat, kompensator ini memastikan kinerja bebas kebocoran.
• Ringan dan Mudah Dipasang: Strukturnya yang ringan dan sederhana membuat pemasangan dan pemeliharaan mudah.
• Biaya-efektif: Mereka memiliki harga yang kompetitif dibandingkan dengan kompensator logam dan menawarkan kualitas yang lebih baik daripada produk impor, memberikan efek damping yang baik.
• Kinerja penyegelan yang ditingkatkan: Menggunakan flange besar tanpa gasket mengurangi biaya dan memungkinkan pemasangan langsung.
• Umur Pelayanan yang Panjang: Dengan konstruksi yang tahan lama dan kinerja yang dapat diandalkan, kompensator ini menawarkan umur pelayanan yang panjang.
