Menyoroti:
sendi ekspansi kain kulit silikon
, Kompensator kain kulit silikon
, Kompensator kain odm
1. sendi ekspansi (kompensator)
Sendi ekspansi biasanya disebut sebagai kompensator. Mereka terdiri dari satu atau lebih balok (komponen elastis) sebagai badan kerja utama, serta konektor di kedua ujung, pendukung, flanges,saluran, dan aksesoris lainnya.Sendi ekspansi adalah struktur fleksibel yang dipasang pada cangkang kapal atau pipa untuk mengkompensasi tekanan tambahan yang disebabkan oleh perbedaan suhu dan getaran mekanisDengan memanfaatkan ekspansi dan kontraksi yang efektif dari balon, mereka mengkompensasi perubahan dimensi di pipa, saluran, kapal dan sebagainya,yang disebabkan oleh ekspansi dan kontraksi termal, atau mengkompensasi pergeseran aksial, lateral, dan sudut pipa, saluran, kapal, dll. Mereka juga dapat digunakan untuk pengurangan kebisingan dan getaran dan sistem pasokan pemanasan.Untuk mencegah deformasi atau kerusakan pipa pemanas yang disebabkan oleh ekspansi termal atau tekanan suhu ketika pipa pemanas dipanaskan, kompensator harus dipasang di pipa untuk mengkompensasi ekspansi termal pipa,Dengan demikian mengurangi tekanan pada dinding pipa dan kekuatan yang dikenakan pada katup atau struktur pendukung.
Karena sendi ekspansi adalah komponen kompensasi elastis yang mampu bebas mengembang dan menyusut, mereka memiliki keuntungan operasi yang dapat diandalkan, kinerja yang baik, dan struktur kompak, dan lain-lain.Oleh karena itu mereka banyak digunakan di departemen seperti teknik kimiaAda berbagai bentuk sendi ekspansi yang digunakan pada kapal, dengan sendi ekspansi berbentuk U yang paling banyak digunakan dalam hal bentuk balok,diikuti oleh sendi berbentuk Ω dan CSedangkan untuk sendi ekspansi yang digunakan pada pipa, mereka diklasifikasikan sesuai dengan kompensasi struktural ke sendi ekspansi universal, sendi ekspansi tekanan seimbang, sendi ekspansi hinged,dan sendi ekspansi gimbal.
| Artikel Utama |
Klasifikasi |
Deskripsi |
|
Sambung Ekspansi Logam
|
sendi ekspansi siku
|
Membengkokkan pipa ke dalam bentuk U atau bentuk lain, juga dikenal sebagai lenturan tegangan, adalah jenis sendi ekspansi yang memanfaatkan kemampuan deformasi elastis bentuk untuk mengimbangi.Keuntungannya adalah kekuatan yang baik, masa pakai yang panjang, dan produksi di tempat. Kelemahannya adalah memakan ruang, konsumsi baja yang tinggi, dan ketahanan gesekan yang tinggi.Jenis sendi ekspansi ini banyak digunakan dalam berbagai pipa uap dan pipa panjang.
|
|
Kesatuan Ekspansi Bellows
|
Sebuah sendi ekspansi balok, dibuat dari balok logam, menunjukkan kemampuan ekspansi dan kontraksi di sepanjang arah aksial pipa, bersama dengan sedikit lentur.Batang pelindung atau cincin di kedua ujung mencegah melebihi jumlah kompensasi yang diizinkan, sementara pendukung panduan dipasang di ujung pipa yang berdekatan. sendi ekspansi sudut dan lateral juga ada untuk mengimbangi deformasi rotasi dan lateral pipa.Gabungan ini menghemat ruang, hemat bahan, standardisasi, dan keuntungan produksi massal, tetapi memiliki umur yang relatif pendek.ruang lingkup aplikasi sendi ekspansi bellow berkembang karena kemajuan teknologi produksi bellowSekarang, mereka dapat digunakan dalam sistem pipa dengan tekanan maksimum 6,0 MPa.
|
|
Slip-Type Expansion Joint
|
Penyambung ekspansi jenis slip memiliki lengan dalam dan luar yang memungkinkan gerakan aksial, disegel dengan kotak pengisi.
Ini menjaga kedua ujung pipa pada sumbu yang sama selama operasi.
Komponen termasuk lengan, cangkang, dan bahan penyegelan.
Digunakan untuk mengkompensasi ekspansi aksial dan rotasi di pipa, cocok untuk berbagai jenis media.
Memberikan kompensasi yang cukup dengan desain kompak, cocok untuk air panas, uap, dan minyak.
Kompensasi ekspansi termal dicapai dengan menggeser lengan terhadap lengan luar.
Sleeve bagian dalam menggunakan segel dinamis dengan kinerja tinggi untuk memenuhi persyaratan segel pipa.
Menggabungkan bahan segel sintetis dengan suhu tinggi, korosi, dan tahan penuaan.
Menawarkan geser aksial sementara mencegah kebocoran medium dalam kisaran suhu yang luas, termasuk kondisi khusus hingga 350 derajat Celcius.
|
|
Sendi ekspansi non-logam
|
sendi ekspansi karet
|
Terdiri dari bahan komposit karet dan serat karet, flang baja, lengan, dan bahan isolasi, terutama digunakan untuk koneksi fleksibel antara berbagai kipas dan saluran.Fungsinya termasuk penyerapan kejut, pengurangan kebisingan, penguncian, ketahanan menengah, mudah perpindahan dan pemasangan.Penghapusan asap dan debu di bidang perlindungan lingkungan.
|
|

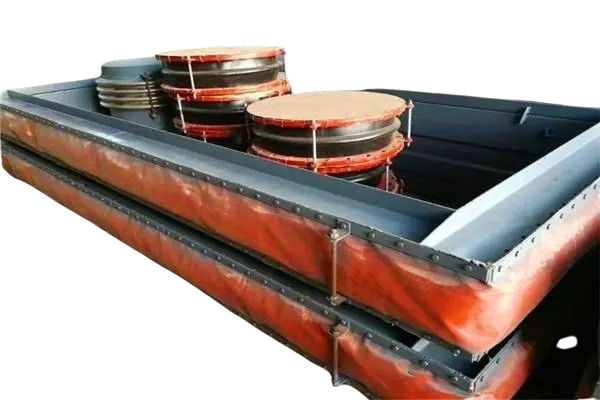

Sendi Ekspansi Kain
|
Gabungan ekspansi kain, yang terutama terbuat dari kain serat, karet, dan bahan tahan panas lainnya, secara efektif mengkompensasi getaran dan deformasi di kipas dan saluran.Kemampuannya meluas ke aksial, kompensasi lateral, dan sudut, menawarkan manfaat seperti operasi bebas dorongan, desain dukungan yang disederhanakan, ketahanan korosi dan panas, pengurangan kebisingan dan getaran.Ini sangat cocok untuk digunakan dalam pipa ledakan panas dan pipa asap dan debu di pembangkit listrikKain serat dan kapas isolasi dalam kompensator non-logam lebih lanjut berkontribusi pada penyerapan suara dan isolasi getaran, secara signifikan mengurangi kebisingan dan getaran di boiler,kipasDesain ini memiliki struktur sederhana, ringan, dan mudah dirawat.
|
Baja tahan karat super austenit: 254SMO, 904L, AL6XN
- Paduan ini menunjukkan ketahanan tinggi terhadap korosi, terutama di lingkungan yang keras yang mengandung ion klorida.Mereka sering digunakan dalam aplikasi yang membutuhkan ketahanan korosi yang sangat baik dan kekuatan tinggi.
Baja tahan karat dupleks: 2205 Baja dua fase (S31803)
- Baja tahan karat dupleks menawarkan kombinasi kekuatan tinggi dan ketahanan korosi yang sangat baik.Mereka biasanya digunakan dalam aplikasi yang membutuhkan ketahanan terhadap korosi tegangan retak dan korosi lubang.
Baja paduan berbasis nikel: INCOLOY800/800H/800HT/840/825, INCONEL600/601/690/625/X-750
- Baja paduan berbasis nikel memiliki kekuatan suhu tinggi yang luar biasa dan ketahanan korosi.dan turbin gas.
Paduan Hastelloy: C-276/C-22/X, MONEL400/K500
- Paduan Hastelloy menunjukkan ketahanan yang luar biasa terhadap berbagai lingkungan korosif, termasuk asam oksidasi dan reduksi, dan lingkungan gas suhu tinggi.Paduan MONEL menawarkan ketahanan yang sangat baik terhadap korosi dan erosi di lingkungan laut dan kimia.
Nikel murni: N4, N6 (Ni200, Ni201)
Nikel murni menunjukkan ketahanan tinggi terhadap korosi dan oksidasi pada suhu tinggi.
Plat Titanium untuk Stamping: GR1, GR2, TA1, TA2
- Plat titanium dikenal karena rasio kekuatan beratnya yang tinggi, ketahanan korosi yang sangat baik, dan biokompatibilitas.dan aplikasi medis.
Baja tahan karat austenit: SUS304, SUS304L, SUS316, SUS316L, SUS310S, SUS321, SUS316Ti
- Baja tahan karat austenit tidak magnetik dan menawarkan ketahanan korosi yang sangat baik, bentuk yang baik, dan weldability.pengolahan kimia, dan peralatan medis.
2. Non-logam Expansion sendi
- Kompensator non-logam/jenis sendi ekspansi
Kompensator non-logam dapat dibagi menjadi jenis berikut: sendi ekspansi non-logam silinder lurus, sendi ekspansi non-logam majemuk, sendi ekspansi non-logam sudut,dan sendi ekspansi non-logam persegi.
Kompensator non-logam persegi panjang terutama digunakan di saluran asap pembangkit listrik untuk menyerap pergeseran panas dan/atau penyerapan kejut.Jenis sambungan untuk kompensator non-logam persegi panjang termasuk sambungan flange dan koneksi nozzle.
- Jenis struktural yang umum dari kompensator non-logam (joint ekspansi non-logam) meliputi enam berikut:
- Parameter teknis kompensator non-logam (pembatasan ekspansi non-logam):
|
Panjang segmen kompensasi ((h/m)
|
100 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
900 |
|
Volume kompensasi ((nm)
|
Pergeseran poros (x/m)
|
- 30 |
- 50 |
-75 |
-85 tahun. |
-105 |
-125 |
-130 |
- 140 |
-165 |
-175 |
-195 |
-205 |
-225 |
-240 |
| +15 |
+20 |
+30 |
+36 |
+45 |
+45 |
+50 |
+55 |
+58 |
+62 |
+66 |
+ 70 |
+74 |
+80 |
|
Pergeseran sisi (y/m)
|
± 10 |
± 15 |
± 25 |
± 30 |
± 45 |
± 50 |
± 60 |
± 68 |
± 7o |
±73 |
± 75 |
± 80 |
± 85 |
± 90 |
|
Suhu kerja (t°C)
|
a=100-200,b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 |
|
Tekanan kerja P ((Kpa)
|
±10~±300,jika pengguna membutuhkan,tekanan di luar kisaran,bisa dirancang secara terpisah.
|
|
Tingkat aliran
|
a ̇ b |
v=8 ¢15 |
| c √ d |
v=8 ̇20 |
- Jangkauan yang diterapkanKompensator non-logam (pembungkus ekspansi non-logam):
Saluran knalpot turbin gas
Sistem desulfurisasi
Saluran asap dan sistem knalpot dari berbagai industri
Pemanas batubara, pemanas sirkulasi sulfur
Saluran uap dari boiler panas limbah
3. Bulat Non-logam Kompensator/Expansion Joint
Kompensator/Penghubung Ekspansi Non-Metallik Sirkular menawarkan beberapa keuntungan utama:
1Kompensasi Ekspansi Termal: Mereka dapat mengkompensasi dalam beberapa arah, memberikan fleksibilitas yang superior dibandingkan dengan kompensator logam, yang biasanya menawarkan kompensasi sumbu tunggal.
2Kompensasi kesalahan keselarasan: Kompensator serat secara efektif menghilangkan masalah kesalahan keselarasan yang disebabkan oleh kesalahan sistem selama koneksi pipa.
3. Pengurangan kebisingan dan isolasi getaran:Karakteristik penyerapan suara dan isolasi getaran dari kain serat dan kapas isolasi mengurangi kebisingan dan getaran dalam sistem seperti boiler dan kipas.
4Tidak ada dorongan terbalik: Dengan kain serat sebagai bahan utama, tidak ada transmisi kekuatan, menyederhanakan desain dan menghindari kebutuhan untuk dukungan besar, menghemat bahan dan tenaga kerja.
5Resistensi suhu tinggi dan korosi: Fluoroplastik dan bahan silikon yang dipilih menawarkan ketahanan yang sangat baik terhadap suhu tinggi dan korosi.
6Kinerja penyegelan yang dapat diandalkan: Kompensator serat memastikan operasi bebas kebocoran dengan sistem produksi dan perakitan yang lengkap.
7. Ringan, Struktur Sederhana, Mudah Instalasi dan Pemeliharaan: Ringan dan struktur sederhana membuat mereka nyaman untuk menginstal dan memelihara.
8Biaya-efektifitas: Mereka dijual dengan harga 1/2 sampai 1/5 dari kompensator logam impor, menawarkan efek damping yang baik dan umur layanan yang panjang.Flange besar tanpa gasket mengurangi biaya dan memungkinkan pemasangan langsung.
