Rincian produk
Tempat asal: Cina
Nama merek: HNEENERGY
Sertifikasi: ASME, ANSI, DIN, JIS,ISO etc.
Nomor model: disesuaikan Rubber Expansion Joint
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1
Kemasan rincian: kasus kayu atau palet atau sesuai kebutuhan pelanggan
Waktu pengiriman: 7-30 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union, MoneyGram, L/C, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 30000 lembar per bulan
Suhu: |
-200°C hingga 70°C |
Suhu instan: |
dapat mencapai 115°C |
suhu pengoperasian: |
70°C hingga 115°C |
Diameter: |
di atas 200 |
Tekanan Kerja: |
di atas 1,5MPa |
Suhu: |
-200°C hingga 70°C |
Suhu instan: |
dapat mencapai 115°C |
suhu pengoperasian: |
70°C hingga 115°C |
Diameter: |
di atas 200 |
Tekanan Kerja: |
di atas 1,5MPa |

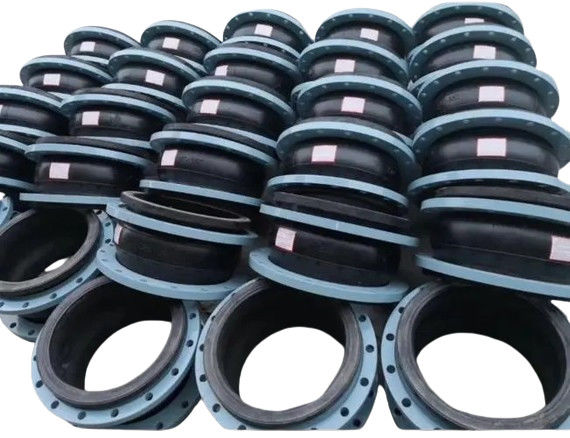

China Pabrik disesuaikan alami Karet Ekspansi Joint EPDM
1. sendi ekspansi (kompensator)
Sendi ekspansi biasanya disebut sebagai kompensator. Mereka terdiri dari satu atau lebih balok (komponen elastis) sebagai badan kerja utama, serta konektor di kedua ujung, pendukung, flanges,saluran, dan aksesoris lainnya.Sendi ekspansi adalah struktur fleksibel yang dipasang pada cangkang kapal atau pipa untuk mengkompensasi tekanan tambahan yang disebabkan oleh perbedaan suhu dan getaran mekanisDengan memanfaatkan ekspansi dan kontraksi yang efektif dari balon, mereka mengkompensasi perubahan dimensi di pipa, saluran, kapal dan sebagainya,yang disebabkan oleh ekspansi dan kontraksi termal, atau mengkompensasi pergeseran aksial, lateral, dan sudut pipa, saluran, kapal, dll. Mereka juga dapat digunakan untuk pengurangan kebisingan dan getaran dan sistem pasokan pemanasan.Untuk mencegah deformasi atau kerusakan pipa pemanas yang disebabkan oleh ekspansi termal atau tekanan suhu ketika pipa pemanas dipanaskan, kompensator harus dipasang di pipa untuk mengkompensasi ekspansi termal pipa,Dengan demikian mengurangi tekanan pada dinding pipa dan kekuatan yang dikenakan pada katup atau struktur pendukung.
Karena sendi ekspansi adalah komponen kompensasi elastis yang mampu bebas mengembang dan menyusut, mereka memiliki keuntungan operasi yang dapat diandalkan, kinerja yang baik, dan struktur kompak, dan lain-lain.Oleh karena itu mereka banyak digunakan di departemen seperti teknik kimiaAda berbagai bentuk sendi ekspansi yang digunakan pada kapal, dengan sendi ekspansi berbentuk U yang paling banyak digunakan dalam hal bentuk balok,diikuti oleh sendi berbentuk Ω dan CSedangkan untuk sendi ekspansi yang digunakan pada pipa, mereka diklasifikasikan sesuai dengan kompensasi struktural ke sendi ekspansi universal, sendi ekspansi tekanan seimbang, sendi ekspansi hinged,dan sendi ekspansi gimbal.
| Artikel Utama | Klasifikasi | Deskripsi |
| Sambung Ekspansi Logam | sendi ekspansi siku | Membengkokkan pipa ke dalam bentuk U atau bentuk lain, juga dikenal sebagai lenturan tegangan, adalah jenis sendi ekspansi yang memanfaatkan kemampuan deformasi elastis bentuk untuk mengimbangi.Keuntungannya adalah kekuatan yang baik, masa pakai yang panjang, dan produksi di tempat. Kelemahannya adalah memakan ruang, konsumsi baja yang tinggi, dan ketahanan gesekan yang tinggi.Jenis sendi ekspansi ini banyak digunakan dalam berbagai pipa uap dan pipa panjang. |
|
Kesatuan Ekspansi Bellows
|
Sebuah sendi ekspansi balok adalah sendi ekspansi yang terbuat dari balok logam.Untuk mencegah melebihi jumlah kompensasi yang diizinkan, batang pelindung atau cincin dipasang di kedua ujung balok, dan dukungan panduan dipasang di kedua ujung pipa yang terhubung.yang dapat digunakan untuk mengkompensasi deformasi rotasi dan deformasi lateral pipaKeuntungan dari sendi ekspansi ini adalah penghematan ruang, penghematan bahan, standarisasi yang mudah, dan produksi massal, tetapi kekurangannya adalah umur yang relatif pendek.Gabungan ekspansi bellows umumnya digunakan dalam pipa pendek dengan suhu dan tekanan rendahDengan peningkatan teknologi produksi balok, ruang lingkup aplikasi jenis sendi ekspansi ini berkembang.sendi ekspansi balok dapat digunakan dalam sistem pipa dengan tekanan maksimum 60,0 MPa. | |
| Slip-Type Expansion Joint | Slip-type expansion joint terdiri dari lengan dalam dan luar yang mampu gerakan aksial relatif.menjaga kedua ujung pipa bergerak pada sumbu yang samaProduk ini terutama terdiri dari sarung (tubu inti), cangkang, bahan penyegelan, dll. Hal ini digunakan untuk mengimbangi ekspansi aksial dan rotasi aksial oleh sudut sembarang pipa.Ini memiliki karakteristik volume kecil dan jumlah kompensasi yang besar, cocok untuk air panas, uap, dan media lemak. Dengan menggeser lengan terhadap lengan luar, dapat mengkompensasi ekspansi termal.Sleeve bagian dalam sendi ekspansi jenis slip terhubung ke pipa dan mengadopsi prinsip dan struktur segel dinamis penutup diri berkinerja tinggiHal ini dapat meluncur bebas di dalam cangkang dengan perluasan dan kontraksi pipa, dan dapat memenuhi persyaratan penyegelan pipa apa pun.Jenis segel dengan bahan sintetis baru digunakan antara cangkang dan lengan dalam, yang dapat menahan suhu tinggi, memiliki ketahanan korosi, dan ketahanan penuaan, dengan kisaran suhu yang berlaku dari -40 hingga 150 derajat Celcius,dan hingga 350 derajat Celcius dalam keadaan khususHal ini tidak hanya dapat memastikan geser aksial tetapi juga mencegah kebocoran media di dalam pipa. | |
| Sendi ekspansi non-logam | sendi ekspansi karet | Terdiri dari bahan komposit karet dan serat karet, flang baja, lengan, dan bahan isolasi, terutama digunakan untuk koneksi fleksibel antara berbagai kipas dan saluran.Fungsinya termasuk penyerapan kejut, pengurangan kebisingan, penguncian, ketahanan menengah, mudah perpindahan dan pemasangan.Penghapusan asap dan debu di bidang perlindungan lingkungan. |
| Sendi Ekspansi Kain | Sambung ekspansi kain terutama terbuat dari kain serat, karet, dan bahan tahan suhu tinggi lainnya. Hal ini dapat mengkompensasi getaran dan deformasi kipas dan saluran.Sendi ekspansi kain dapat mengkompensasi aksial, produk lateral, dan sudut, dengan fitur seperti tidak ada dorongan, desain dukungan yang disederhanakan, ketahanan korosi, ketahanan suhu tinggi, pengurangan kebisingan, pengurangan getaran, dan lain-lain.Hal ini sangat cocok untuk pipa ledakan panas dan asap dan debu pipa pembangkit listrikKain serat kompensator non-logam dan kapas isolasi itu sendiri memiliki fungsi penyerapan suara dan isolasi getaran,Oleh karena itu mereka dapat secara efektif mengurangi kebisingan dan getaran boiler, kipas angin, dan sistem lainnya. struktur sederhana, berat ringan, dan pemeliharaan yang mudah. |
Baja tahan karat super austenitic:254SMO,904L,AL6XN
Baja tahan karat dupleks:2205 Baja dua fase(S31803)
Baja paduan berbasis nikel:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
Paduan Hastelloy C-276/C-22/X,MONEL400/K500
Nikel murni:N4,N6 ((Ni200,Ni201)
Plat Titanium Untuk Stamping:GR1,GR2,TA1,TA2
Baja tahan karat austenit:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
Aku tidak tahu.
2. Pengikat Ekspansi Karet
Sendi ekspansi karet umumnya terdiri dari elemen kompensasi bentuk gelombang halus dengan flang karet di kedua ujung dan flang logam.Permukaan elemen kompensasi bentuk gelombang adalah karet, dan lapisan dalam terdiri dari beberapa lapisan serat diperkuat atau baja strip (kawat) diperkuat interlayer.Serat diperkuat atau baja strip (kawat) diperkuat interlayer meluas ke flanges karet di kedua ujung, dan ada kerangka kawat baja keras di dalam flanges. sendi ekspansi karet memiliki kemampuan kompensasi perpindahan yang signifikan dan dapat mengimbangi aksial, lateral,dan pergeseran sudutMereka juga memiliki kemampuan untuk mengurangi kebisingan, mengurangi getaran, dan memberikan ketahanan korosi tertentu.penyerapan getaran yang efektif dan pengurangan kebisingan, dan mudah dipasang, mereka dapat digunakan secara luas dalam sistem pipa untuk pasokan air dan drainase, HVAC, perlindungan kebakaran, kompresor, pembuatan kertas, farmasi, kapal, pompa, kipas, dll.
Instruksi Pemilihan
Sendi karet umumnya cocok untuk suhu dari -200°C sampai 70°C. Suhu instan dapat mencapai 115°C, dan suhu operasi adalah dari 70°C sampai 115°C.Untuk sendi karet yang terhubung dengan flange dengan tekanan kerja dan suhu tinggi (diameter lebih dari 200, suhu di atas 70°C, tekanan kerja di atas 1.5MPa), sendi karet flange dengan perangkat terbatas dapat dipilih.
Saat memasang sendi karet yang terhubung dengan flange, baut yang menghubungkan flange harus diikat dari bagian dalam flange ke kedua ujung flange,yang bersilang dengan washer atau spring washer. baut harus diperketat secara diagonal langkah demi langkah.
Untuk sendi karet yang dihubungkan dengan putar serikat, putar serikat di kedua ujungnya tidak boleh diganti selama pemasangan untuk menghindari kebocoran atau kerusakan produk.
Sendi ekspansi karet memiliki kinerja, keandalan, dan umur yang sangat tinggi, sehingga meningkatkan keamanan pabrik dan integritas mekanik peralatan.Dengan memasukkan produk yang dirancang khusus ke dalam sistem pipa yang kaku, sendi ekspansi karet dapat: mengurangi pergeseran / meningkatkan stabilitas termal / melepaskan perubahan termal, tekanan beban, fluktuasi tekanan pompa,ketegangan sistem yang disebabkan oleh pemakaian sedimen/ mengurangi kebisingan mekanik/ mengkompensasi sentrifugasi/ menghilangkan elektrolisis antara logam yang berbeda.
