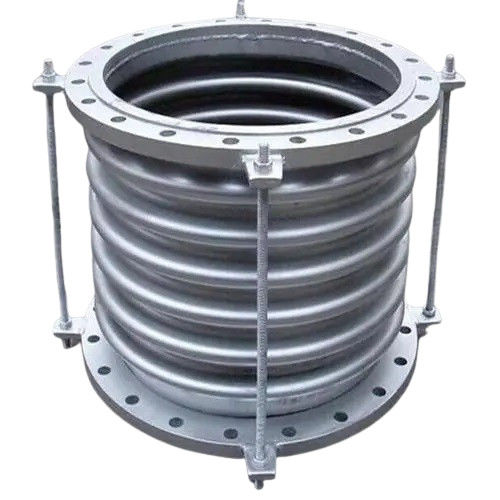

, Metallic Bellow Expansion Joint
Sendi ekspansi (kompensator)
Sambungan ekspansi: Kompensator serbaguna untuk pipa dan kapal
Sendi ekspansi, yang umumnya dikenal sebagai kompensator, adalah komponen penting dalam berbagai aplikasi industri.menjabat sebagai badan kerja utamaBersama dengan konektor, pendukung, flange, saluran, dan aksesoris lainnya, sendi ini adalah struktur fleksibel yang dirancang untuk dipasang pada cangkang kapal atau pipa.
Fungsionalitas dan Aplikasi
Sendi ekspansi sangat penting untuk mengkompensasi tekanan tambahan yang disebabkan oleh perbedaan suhu dan getaran mekanis.Mereka meringankan perubahan dimensi di pipa, saluran, dan kapal karena ekspansi termal dan kontraksi. Selain itu mereka dapat menyesuaikan untuk pergeseran aksial, lateral, dan sudut dalam sistem ini.sendi ekspansi juga menemukan penggunaan dalam gangguan dan pengurangan getaran dan sistem pasokan pemanasan.
Dalam pipa pemanas, kompensator memainkan peran penting dalam mencegah deformasi atau kerusakan yang disebabkan oleh ekspansi termal atau tekanan suhu.Mereka mengimbangi ekspansi termal, sehingga mengurangi tekanan pada dinding pipa dan meminimalkan kekuatan yang dilakukan pada katup atau struktur pendukung.
Keuntungan dan Aplikasi
Sebagai komponen kompensasi elastis yang mampu bebas mengembang dan menyusut, sendi ekspansi menawarkan banyak keuntungan.Karena atribut ini, mereka banyak digunakan di industri seperti teknik kimia, metalurgi, dan energi nuklir.
Jenis dan Bentuk
Sendi ekspansi datang dalam berbagai bentuk untuk kapal, dengan sendi berbentuk U menjadi pilihan yang paling populer berdasarkan bentuk balok.Ketika datang ke pipa, sendi ekspansi diklasifikasikan sesuai dengan kompensasi struktural. Jenis termasuk sendi ekspansi universal, sendi ekspansi tekanan seimbang, sendi ekspansi hinged,dan sendi ekspansi gimbalSetiap jenis disesuaikan untuk memenuhi kebutuhan dan tuntutan khusus dari aplikasi industri yang berbeda.
| Artikel Utama |
Klasifikasi |
Deskripsi |
| Sambung Ekspansi Logam |
sendi ekspansi siku |
Pipa melengkung, seperti lengkungan tegangan berbentuk U, berfungsi sebagai sendi ekspansi memanfaatkan deformasi elastis mereka untuk mengimbangi.mereka menempati ruang yang signifikanMeskipun kekurangan, mereka menemukan penggunaan luas dalam pipa uap dan pipa panjang.
|
|
Kesatuan Ekspansi Bellows
|
Sebuah sendi ekspansi balok adalah sendi ekspansi yang terbuat dari balok logam.Untuk mencegah melebihi jumlah kompensasi yang diizinkan, batang pelindung atau cincin dipasang di kedua ujung balok, dan dukungan panduan dipasang di kedua ujung pipa yang terhubung.yang dapat digunakan untuk mengkompensasi deformasi rotasi dan deformasi lateral pipaKeuntungan dari sendi ekspansi ini adalah penghematan ruang, penghematan bahan, standarisasi yang mudah, dan produksi massal, tetapi kekurangannya adalah umur yang relatif pendek.Gabungan ekspansi bellows umumnya digunakan dalam pipa pendek dengan suhu dan tekanan rendahDengan peningkatan teknologi produksi balok, ruang lingkup aplikasi jenis sendi ekspansi ini berkembang.sendi ekspansi balok dapat digunakan dalam sistem pipa dengan tekanan maksimum 60,0 MPa. |
| Slip-Type Expansion Joint |
Slip-type expansion joint terdiri dari lengan dalam dan luar yang mampu gerakan aksial relatif.menjaga kedua ujung pipa bergerak pada sumbu yang samaProduk ini terutama terdiri dari sarung (tubu inti), cangkang, bahan penyegelan, dll. Hal ini digunakan untuk mengimbangi ekspansi aksial dan rotasi aksial oleh sudut sembarang pipa.Ini memiliki karakteristik volume kecil dan jumlah kompensasi yang besar, cocok untuk air panas, uap, dan media lemak. Dengan menggeser lengan terhadap lengan luar, dapat mengkompensasi ekspansi termal.Sleeve bagian dalam sendi ekspansi jenis slip terhubung ke pipa dan mengadopsi prinsip dan struktur segel dinamis penutup diri berkinerja tinggiHal ini dapat meluncur bebas di dalam cangkang dengan perluasan dan kontraksi pipa, dan dapat memenuhi persyaratan penyegelan pipa apa pun.Jenis segel dengan bahan sintetis baru digunakan antara cangkang dan lengan dalam, yang dapat menahan suhu tinggi, memiliki ketahanan korosi, dan ketahanan penuaan, dengan kisaran suhu yang berlaku dari -40 hingga 150 derajat Celcius,dan hingga 350 derajat Celcius dalam keadaan khususHal ini tidak hanya dapat memastikan geser aksial tetapi juga mencegah kebocoran media di dalam pipa. |
| Sendi ekspansi non-logam |
sendi ekspansi karet |
Terdiri dari bahan komposit karet dan serat karet, flang baja, lengan, dan bahan isolasi, terutama digunakan untuk koneksi fleksibel antara berbagai kipas dan saluran.Fungsinya termasuk penyerapan kejut, pengurangan kebisingan, penguncian, ketahanan menengah, mudah perpindahan dan pemasangan.Penghapusan asap dan debu di bidang perlindungan lingkungan. |
| Sendi Ekspansi Kain |
Sendi ekspansi kain, terutama terdiri dari kain serat dan bahan tahan suhu tinggi seperti karet, menawarkan kompensasi serbaguna untuk getaran dan deformasi kipas dan saluran.Mereka dengan terampil menangani aksial, penyesuaian lateral, dan sudut tanpa menghasilkan dorongan, menyederhanakan desain dukungan.dan peredam getaran. Ideal untuk pembangkit listrik ledakan panas dan asap dan debu pipa, kompensator non-logam ini membanggakan inheren penyerapan suara dan sifat isolasi getaran,efektif meminimalkan kebisingan dan getaran dari boilerDengan struktur yang sederhana, konstruksi ringan, dan pemeliharaan yang mudah, mereka memastikan efisiensi operasi dengan mudah. |
Baja tahan karat super austenitic:254SMO,904L,AL6XN
Baja tahan karat dupleks:2205 Baja dua fase(S31803)
Baja paduan berbasis nikel:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
Paduan Hastelloy C-276/C-22/X,MONEL400/K500
Nikel murni:N4,N6 ((Ni200,Ni201)
Plat Titanium Untuk Stamping:GR1,GR2,TA1,TA2
Baja tahan karat austenit:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
