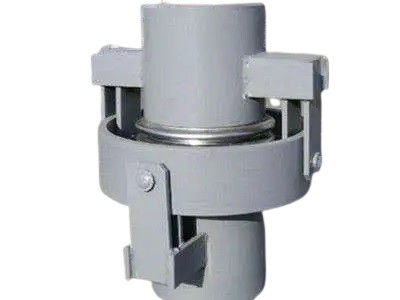

DN100~DN3000mm Hinged Bellows Expansion Joints / Steel Pipe Expansion Joint

1. Hinged Bellows Expansion Joints

Sendi Peningkatan Beluga Tunggal

Terdiri dari satu beludru bersama dengan pin, piring engsel, piring riser, dan komponen struktural lainnya.Dorongan dan tekanan dari sendi ekspansi balok berhalangan tunggal ditanggung oleh engsel, yang memastikan bahwa sendi ekspansi tidak dapat menyerap gerakan aksial dan melindungi balok logam dari torsi.dengan kapasitas kompensasi mereka sebanding dengan jarak.

• Tekanan desain: 0,1 ~ 2,5 MPa
• Suhu desain: -25 ~ 800 °C
• Tipe sambungan: Flange/Swelding
• Nominal Diameter: DN100~DN3000mm [Dipersonalisasi ke ukuran apa pun]
• Standar: EJMA, ASME, GB/T 12777-2019

2. Universal Hinged Expansion Joint

Terdiri dari dua balon yang dihubungkan oleh pipa perantara, bersama dengan pin, piring engsel, piring pengangkat, dan komponen struktural lainnya.Gabungan ekspansi ini menyerap perpindahan lateral dan sudut dalam pesawat sambil menahan dorongan tekanan dari balon, sehingga tekanan tidak ditransmisikan ke titik tetap dan rel panduan dalam sistem pipa.Selangor memastikan bahwa sendi ekspansi tidak dapat menyerap gerakan aksial dan digunakan untuk melindungi balon logam dari torsiDalam desain, tekanan yang diserap oleh engsel harus melebihi jumlah yang dapat diserapnya..

• Tekanan desain: 0,1 ~ 2,5 MPa
• Suhu desain: -25 ~ 800 °C
• Tipe sambungan: Flange/Swelding
• Nominal Diameter: DN100~DN3000mm [Dipersonalisasi ke ukuran apa pun]
• Standar: EJMA, ASME, GB/T 12777-2019

3. Universal Gimbal Ekspansi Joint

Terdiri dari dua balok yang dihubungkan oleh pipa penghubung dan sistem gimbal melingkar ganda,sendi ekspansi ini dapat menyerap gerakan lateral yang signifikan di bidang apa pun dan gerakan sudut ke arah apa pun. Gimbal dapat melingkar atau persegi. Untuk gimbal melingkar, torsi mereka harus dipertimbangkan, sedangkan untuk yang persegi, ketidakstabilan karena lentur harus dipertimbangkan.Pin, dan kemampuan piring engsel untuk menahan dorongan tekanan dan kekuatan eksternal tambahan lainnya, sendi ekspansi menyerap dorongan tekanan internal tanpa memberikan kekuatan eksternal pada pipa.Dengan demikian,mengsederhanakan pemasangan pipa pendukung adalah mungkin.

Jangkauan Aplikasi: Berbagai sistem pipa kompleks, mengkompensasi perpindahan sudut dalam berbagai sistem pipa spasial seperti pipa berbentuk L, berbentuk Z, dan berbentuk U.

• Tekanan desain: 0,1 ~ 4 MPa
• Suhu desain: -25 ~ 800 °C
• Tipe sambungan: Flange/Swelding
• Nominal Diameter: DN100~DN5500mm [Dipersonalisasi ke ukuran apa pun]
• Standar: EJMA, ASME, GB/T 12777-2019

4. Single Gimbal Bellows Ekspansi Joint

Jenis sendi ekspansi ini dapat menyerap pergeseran sudut pipa di bidang apa pun. terdiri dari struktur gimbal-selengkapnya termasuk pin, gimbal, piring engsel, dan piring riser,itu tidak hanya menahan dorongan tekanan pipa tetapi juga menyerap pergeseran sudut di setiap pesawat. sendi ekspansi menyerap dorongan tekanan internal tanpa memberikan kekuatan eksternal pada pipa, oleh karena itu,mempermudah pipa dukungan instalasi adalah layak.Gimbal bisa bulat atau persegiUntuk gimbal melingkar, torsi mereka harus dipertimbangkan, sedangkan untuk persegi, ketidakstabilan karena lentur harus diperhitungkan.

Jangkauan Aplikasi: Berbagai sistem pipa kompleks, mengkompensasi perpindahan sudut dalam berbagai sistem pipa spasial seperti pipa berbentuk L, berbentuk Z, dan berbentuk U.

• Tekanan desain: 0,1 ~ 4,0 MPa
• Suhu desain: -25 ~ 800 °C
• Tipe sambungan: Flange/Swelding
• Nominal Diameter: DN100~DN3000mm [Dipersonalisasi ke ukuran apa pun]
• Standar: EJMA, ASME, GB/T 12777-2019
